Canaleta em Inox vs. Ralo Convencional: Guia Completo de Drenagem Sanitária para Frigoríficos, Laticínios e Auditorias do SIF
Aprenda como projetar a drenagem de piso sanitária ideal: canaletas lineares com caimento contínuo, grelhas para tráfego pesado e ralos industriais sifonados com cesto coletor para eliminar poças, contaminação cruzada e paradas na ETE.
Engenharia de Infraestrutura Brasmaq
Especialistas em Drenagem e Efluentes Industriais
Na indústria de alimentos, bebidas, laticínios e especialmente em frigoríficos e abatedouros, o piso é a maior superfície contínua exposta a efluentes agressivos, sangue, gordura, água quente de esterilização e produtos químicos de sanitização. No entanto, muitas plantas ainda tratam a drenagem sanitária de piso como um item secundário de construção civil — resultando em paradas na produção, quebras constantes e, no pior cenário, autuações graves em auditorias do SIF (Serviço de Inspeção Federal) e ANVISA.
Investir na solução correta entre uma canaleta de drenagem inox linear e um ralo industrial sifonado com cesto não é apenas uma questão estética: é a linha de defesa primária contra a proliferação de biofilmes (como Listeria monocytogenes e Salmonella), retorno de pragas e sobrecarga na Estação de Tratamento de Efluentes (ETE).
1. O Risco Crítico da Drenagem Inadequada: Biofilmes, Contaminação Cruzada e Auditorias
Em salas de corte, evisceração, salas de desossa e linhas de envase, o acúmulo temporário de líquidos em poças é classificado pelos auditores sanitários como uma não conformidade crítica. Se a água residuária não escoa de forma imediata (em menos de 2 a 3 minutos após o enxágue), ocorre a fixação microbiana e formação de colônias resistentes conhecidas como biofilmes.
- ✕ Contaminação Cruzada por Aerossóis: Jatos de alta pressão em pisos com água estagnada pulverizam gotículas contaminadas diretamente sobre carcaças, cortes e equipamentos.
- ✕ Aparência de Desleixo e Risco de Interdição: Fiscais do MAPA/SIF e auditores internacionais (BRCGS, IFS, FSSC 22000) reprovam de imediato ambientes com refluxo de odores ou poças no chão.
- ✕ Acidentes de Trabalho (NR-12 e NR-36): Pisos escorregadios cobertos por gordura e água parada elevam drasticamente o índice de quedas e lesões dos operadores.
2. Canaleta em Inox vs. Ralo Convencional de PVC/Alvenaria: O Que a Engenharia Revela
Muitos projetos antigos utilizam caixas de passagem em alvenaria revestidas com azulejo ou ralos pontuais de ferro fundido e PVC. Embora o custo inicial aparente ser menor, essa escolha se torna extremamente onerosa em menos de 1 ano de operação contínua.
- ✕ Fragilidade mecânica: Trânsito de transpaleteiras de 2 toneladas quebra bordas de PVC e rompe rejuntes cimentícios.
- ✕ Porosidade e absorção: A gordura animal e o sangue penetram nas fissuras, criando colônias bacterianas inalcançáveis pelo CIP.
- ✕ Dependência do pedreiro: O caimento do piso precisa convergir de 4 lados para um único ralo pontual, gerando depressões no piso onde a água empoça.
- ✓ Caimento interno contínuo de fábrica: A calha já possui desnível progressivo integrado, garantindo velocidade de fluxo sem depender de desníveis complexos na alvenaria.
- ✓ Raio sanitário arredondado: Fundo em formato 'U' ou 'V' sem cantos vivos de 90°, facilitando a higienização com mangueira ou escovação.
- ✓ Resistência química e térmica absoluta: Não sofre corrosão com detergentes clorados, ácido peracético nem deforma com água fervente a 85°C.

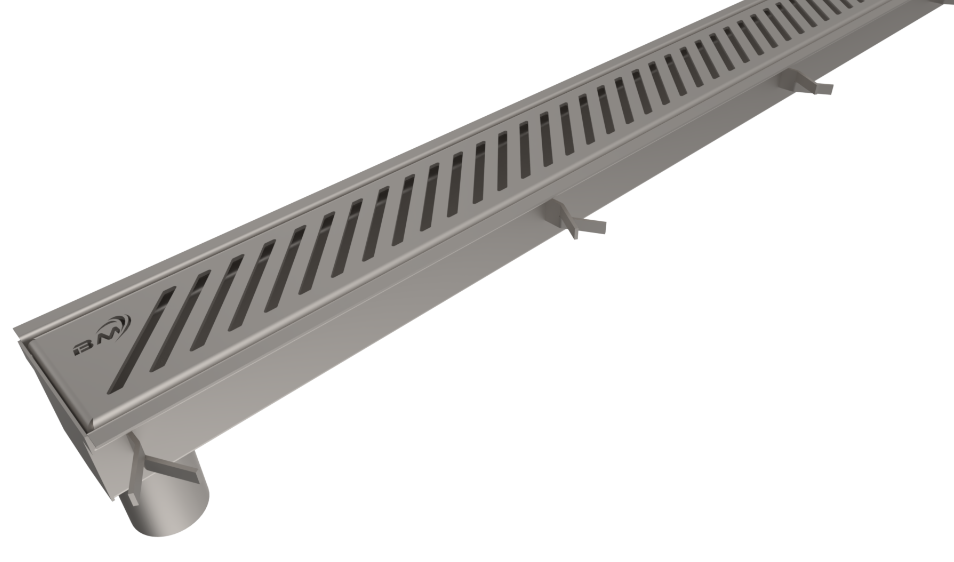

Canaleta de Drenagem Linear em Aço Inox AISI 304
Desenvolvida com caimento longitudinal contínuo que elimina 100% dos pontos de água parada, grelha ranhurada reforçada com corte a laser de alta precisão e chumbadores laterais de ancoragem definitiva na concretagem.
3. O Ralo Industrial Sifonado com Cesto Coletor: A Blindagem contra Odores e Entupimentos
Em qualquer sistema de drenagem eficiente — seja no término de uma linha de canaletas ou como ponto individual sob lavadores de botas e calhas de evisceração —, o ralo sifonado industrial em aço inox cumpre duas funções mecânicas indispensáveis:
O sifão interno mantém uma coluna d'água permanente que atua como barreira física impenetrável. Ele impede que gases sulfídricos, odores de esgoto e vetores biológicos (baratas, moscas e roedores) retornem da tubulação para dentro da sala de processamento.
Fragmentos de carne, gordura, ossos, cerdas e etiquetas plásticas são retidos pelo cesto em aço inox antes de entrarem na rede de esgoto. O operador retira o cesto puxando pela alça ergonômica, descarta os sólidos na lixeira sanitária e o recoloca em menos de 10 segundos.

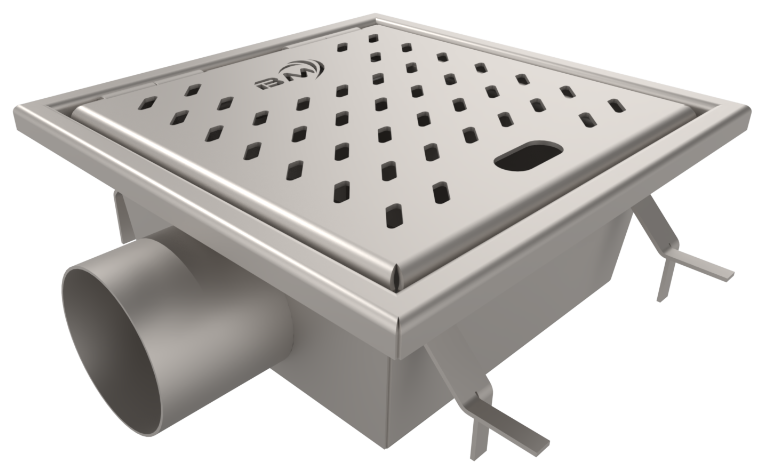

Ralo Industrial Sifonado com Cesto Coletor de Sólidos
Construído integralmente em aço inox AISI 304 com acabamento sanitário polido. Fecho hídrico permanente contra odores e pragas, cesto interno removível perfurado e bocal de saída lateral de alta vazão para tubulação de esgoto.
4. Como Escolher a Grelha em Aço Inox: Tráfego de Pessoal vs. Paleteiras Pesadas
A escolha da grelha superior da canaleta depende diretamente do tipo de fluxo existente no setor. Instalar uma grelha subdimensionada sob tráfego de cargas pesadas causará empenamento e acidentes operacionais.
• Grelha de Barras Chatas Eletrofundidas (Tráfego Pesado / Cargas)
Projetada com barras verticais maciças em aço inox AISI 304, soldadas e passivadas. Suporta a passagem contínua de transpaleteiras elétricas e manuais com paletes de até 2.500 kg sem fletir nem deformar. Possui ranhuras serrilhadas antiderrapantes para prevenir escorregões.
• Grelha Perfurada ou Ranhurada Sanitária (Tráfego Leve de Operadores)
Ideal para áreas exclusivas de pedestres, como barreiras sanitárias, vestiários e corredores de inspeção. Seus furos oblongos ou circulares garantem alta taxa de vazão enquanto evitam que o calcanhar da bota fique preso.
5. Comparativo Direto: Drenagem Convencional vs. Sistema Sanitário Brasmaq
| Critério de Avaliação | Ralo / Caixa Comum (PVC / Alvenaria) | Canaleta + Ralo Inox 304 Brasmaq |
|---|---|---|
| Conformidade com Normas SIF / MAPA | Risco elevado de não conformidade | 100% em conformidade sanitária |
| Resistência ao Tráfego de Cargas | Baixa (quebra de bordas e grelhas) | Alta (grelha reforçada para transpaleteiras) |
| Retenção de Resíduos Sólidos | Inexistente ou grade plástica frágil | Cesto coletor perfurado em inox 304 |
| Bloqueio de Odores e Pragas | Falhas frequentes no selo hídrico | Sifão profundo com barreira física contínua |
| Higienização e Manutenção | Demorada, cantos vivos com acúmulo de lodo | Rápida, cantos arredondados, CIP/escova |
| Vida Útil Estimada | 1 a 3 anos (necessita reformas constantes) | Mais de 15 anos sem desgaste estrutural |
6. Checklist Prático: Como Dimensionar a Drenagem da Sua Linha
Ao planejar uma reforma ou nova planta frigorífica, atente-se a estas recomendações de engenharia sanitária:
1. Caimento Transversal do Piso
Mantenha inclinação de 1% a 1,5% direcionada para a canaleta linear, permitindo que a água escoe naturalmente em direção à calha sem formação de poças.
2. Integração com Revestimento Resinado
As abas de ancoragem da canaleta Brasmaq são preparadas para aderir perfeitamente a pisos de poliuretano (PU) e epóxi, impedindo descolamentos.
3. Vazão de Descarga na Saída
Especifique a bitola de saída (DN 75, DN 100 ou DN 150) de acordo com o volume de água dos lavadores e equipamentos instalados a montante.
4. Setorização de Áreas Limpas e Sujas
Nunca conduza a canaleta de uma área suja (ex.: sangria ou curral) para uma área limpa (ex.: desossa ou fatiamento). O fluxo de drenagem deve seguir o mesmo sentido do processo.
Planejando reformar ou construir a drenagem da sua fábrica?
Nossa equipe técnica analisa a planta da sua indústria para dimensionar canaletas, ralos sifonados e grelhas em aço inox AISI 304 com vazão adequada e 100% de conformidade com o SIF.
